Allevamento Amatoriale Castel di Lago

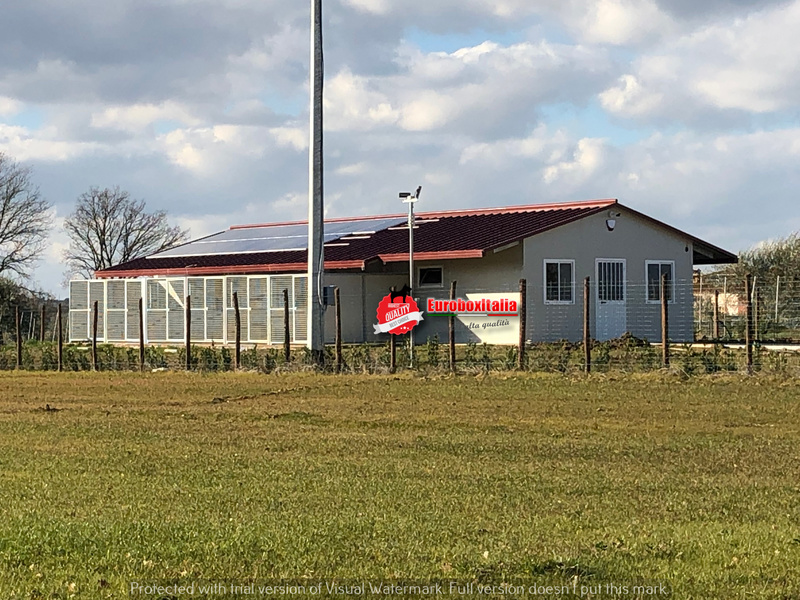

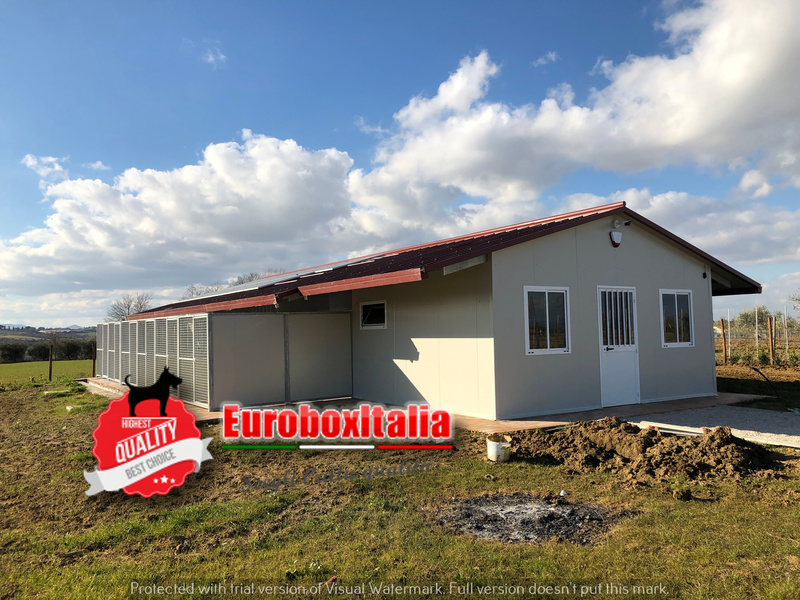

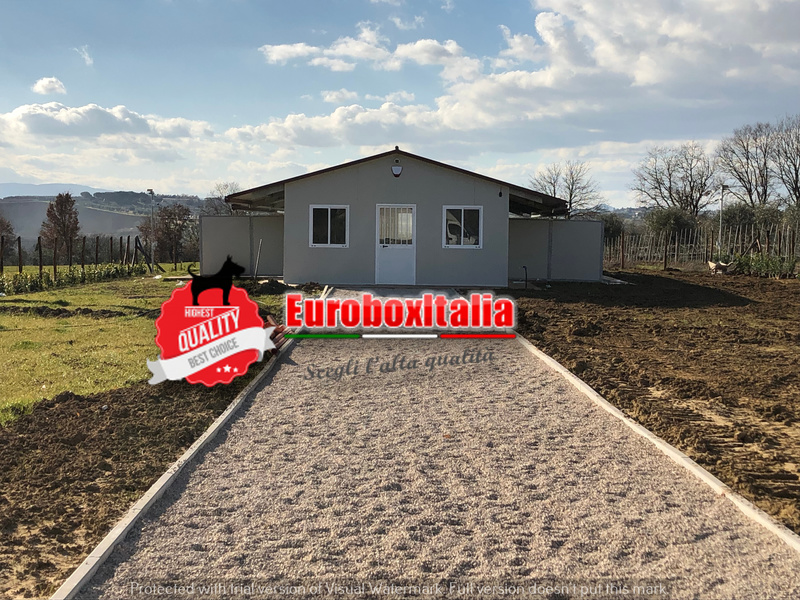

Realizzazione di un canile di  n. 12  box con corridoio centrale ,zona notte  dim. 2.00 x 2.00 + zona giorno dim. 2.00 x 3.00 + locale tolettatura, locale magazzino  per alimenti, bagno con spogliatoio ed ufficio  .

Descrizione della struttura:

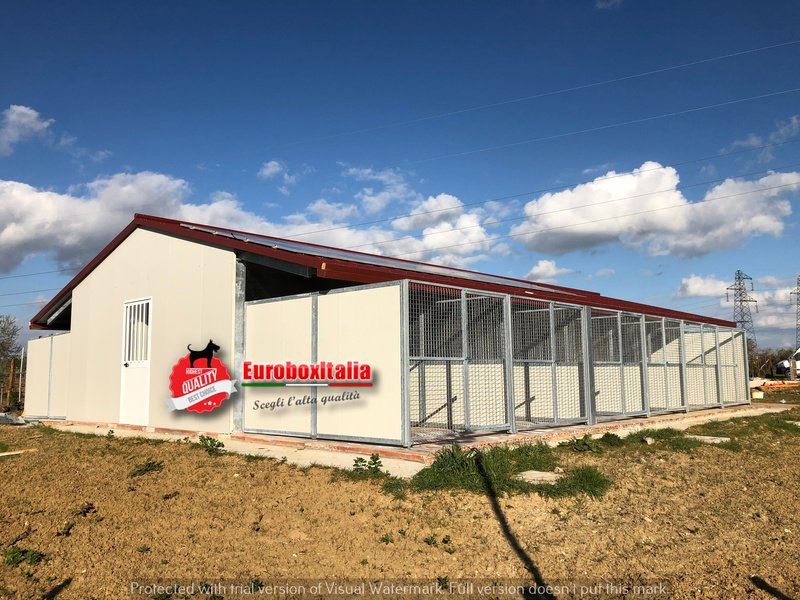

Canile   composto da  nr. 12  unita’ totali disposte in due file contrapposte da nr. 06  unita’ cadauna .

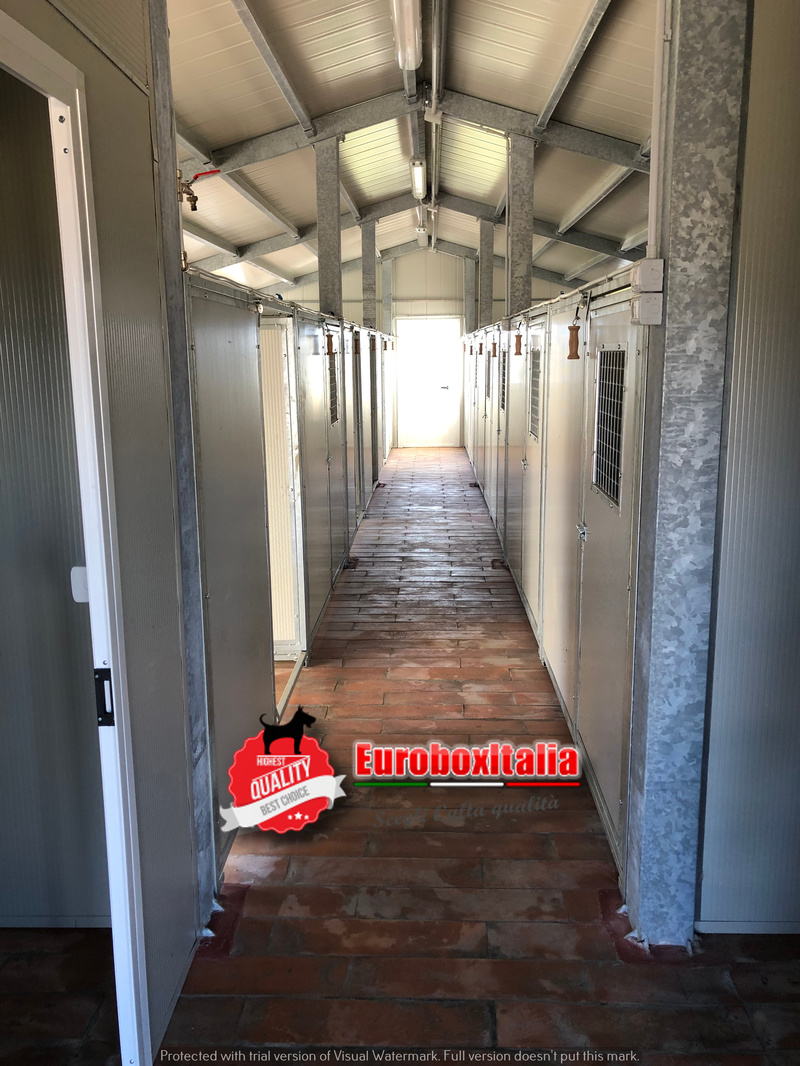

Tra le due file è previsto un corridoio di mt. 1.50  delimitato agli estremi da due porte di accesso; l’altezza max  di  detto corridoio è di  mt.2.50

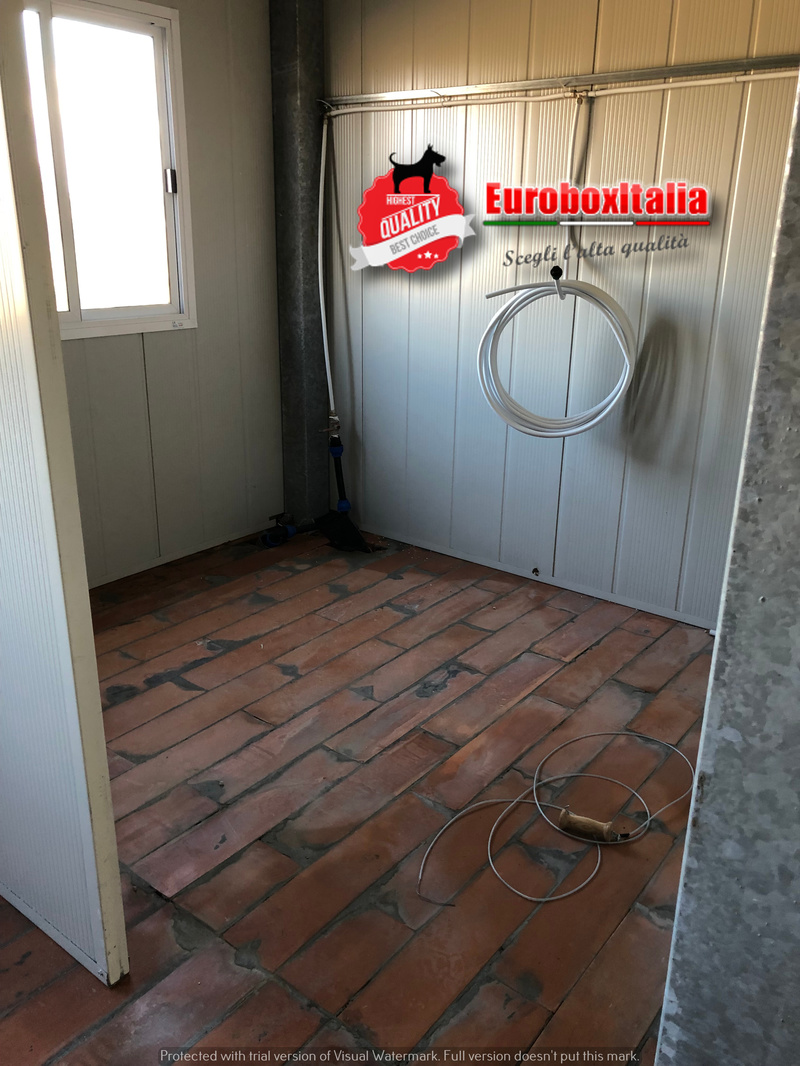

Ogni singolo box  è composto da una zona notte  di mt. 2,00 x 2,00 con altezza lato corridoio di mt. 2,90 ed altezza lato di separazione zona giorno/zona notte di mt. 2,40; la tamponatura perimetrale di tale zona è interamente composta da telai in ferro con tamponatura pannello termico (sandwich) ad esclusione della porta (lato corridoio) avente dimensioni di cm.86 realizzata in rete elettrosaldata. Si precisa che nel pannello divisorio zona giorno/zona notte,interamente tamponato in pannello termico, è presente un’apertura di cm 40 x 70 situata nella parte inferiore destra del pannello , con una chiusura a ghigliottina  comandabile dall’interno del corridoio , ed una finestra apribile a vasistas posta nella parte alta.

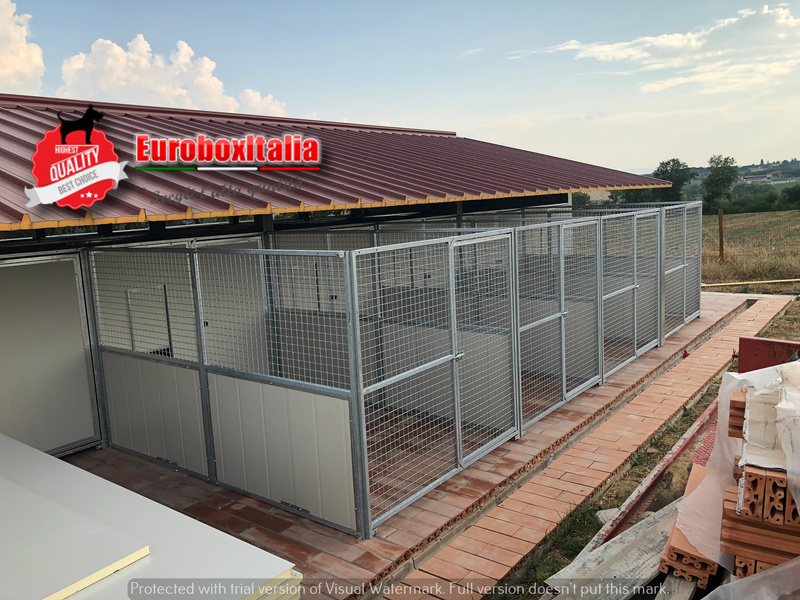

La zona giorno, di dimensioni di mt. 2.00 x 3.00, è tamponata  interamente con pannelli semichiusi metà rete metà coibentato con accesso frontale in  rete di cm 90.

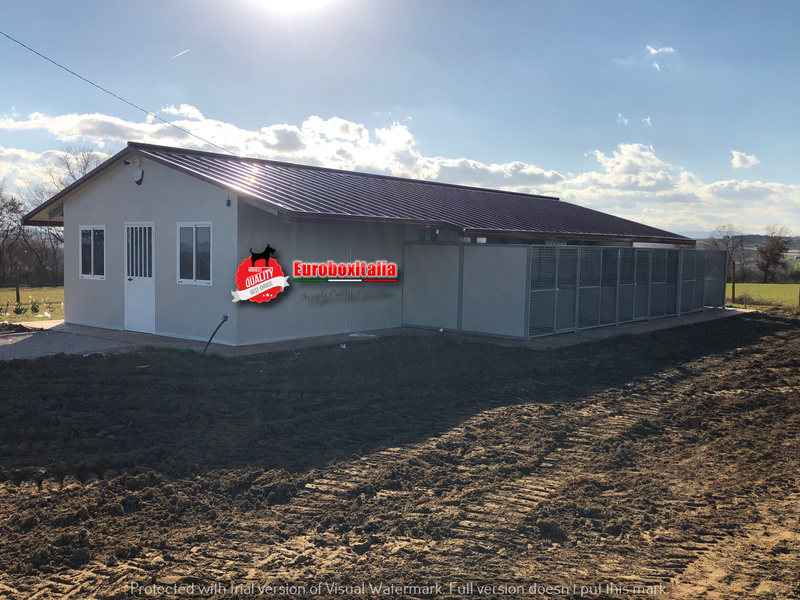

    La copertura, composta da pannelli termici da copertura di cm. 4 di spessore, di colore rosso-siena, copre per intero la zona notte ed il corridoio e per circa la meta la zona giorno. E’ prevista, nella parte di raccolta delle acque, una gronda in lamiera preverniciata che copre per intero la parte terminale  del  pannello di copertura.

Descrizione dei materiali:

I telai prefabbricati che compongono la struttura sono costituiti da tubolare in ferro di cm. 3 x 3 di grandezza con mm. 02 di spessore interamente trattati con zincatura a caldo.

Nelle parti dove e’ prevista la tamponatura in coibentato , verra’ utilizzato il pannello sandwich Elcom Sistem di cm. 2,50 di spessore di colore bianco/grigio . Nelle parti dove e’ prevista la tamponatura in rete elettrosaldata, la stessa e’ composta da rete  di cm. 5 x 5 di grandezza  con filo di mm. 4.

Condizioni per il montaggio:  Il montaggio , prevede una base in cemento , (opera a carico dell’acquirente) ,avente pendenza massima di cm. 1 per mt/lineare , considerando come parte piu’ alta della piattaforma il centro del corridoio e come  parte piu’ bassa l’esterno della zona giorno . Le strutture verranno ancorate alla base previo fissaggio ad ogni angolo dei box .
